पोर्टेबल डायनामिक बैलेंसर और वाइब्रोमीटर
>
|
| उत्पत्ति के प्लेस | सूज़ौ, जियांगसू प्रांत, चीन |
| ब्रांड नाम | Benstone |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | फील्डपैक II विश्लेषक |
1उपकरण का वर्णन
जीरो डायनेमिक का पोर्टेबल डायनेमिक बैलेंसर, फील्ड बैलेंसिंग मीटर- फील्डपाक II विश्लेषकयह एक पोर्टेबल 4 चैनल रीयल टाइम एनालाइजर है जो फील्ड में उन्नत शोर और कंपन माप के लिए बनाया गया है।
कठोर वातावरण में माप के लिए, फील्डपाक II को एक दुहेरी इंजेक्शन मोल्डिंग प्रक्रिया और एक आईपी 65 रेटिंग प्रदान करने के लिए सुरक्षात्मक सील द्वारा एक कठोर आवास के साथ निर्मित किया जाता है।
फील्डपैक II में एक बड़ी 5-इंच रंगीन (800 x 480 उच्च रिज़ॉल्यूशन) टच स्क्रीन है।माइक्रोसॉफ्ट के शक्तिशाली WinCE ऑपरेटिंग सिस्टम और टच स्क्रीन ऑपरेशन का संयोजन एक उपयोगकर्ता के अनुकूल और सहज ज्ञान युक्त इंटरफ़ेस प्रदान करता है.
फील्डपाक II उच्च गतिशील रेंज, अधिकतम बैंडविड्थ 40 kHz तक प्रदान करने के लिए सटीक 24 बिट सिग्मा डेल्टा AD कन्वर्टर्स के साथ माप संकेत प्राप्त करता है।फील्डपाक II को विंडोज सीई सिस्टम चलाने के लिए 800 मेगाहर्ट्ज सीपीयू और अति तेज वास्तविक समय दरों पर सिग्नल विश्लेषण करने के लिए डीएसपी चिप टीआई टीएमएस 320 सी 6713 बी द्वारा संचालित किया जाता है.
| सीरियल नंबर | हार्डवेयर विशेषता | तकनीकी विनिर्देश |
| 1 | ऑपरेटिंग सिस्टम | विंडोज सीईटीएम |
| 2 | इनपुट चैनलों की संख्या | 4 एनालॉग चैनल और 1 ऑक्स चैनल |
| 3 | इनपुट चैनलों का कनेक्टर | चैनल 1, 2: BNC, चैनल 2, 3, 4 LEMO 4 पिन और Aux: LEMO 6 पिन |
| 4 | चैनल युग्मन | एसी, डीसी, आईईपीई |
| 5 | ऑक्स चैनल | टैको सिग्नल इनपुट और पावर सप्लाई |
| 6 | डीएसपी प्रोसेसर | TI TMS320C6713B |
| 7 | बाह्य स्मृति | एसडी कार्ड |
| 8 | बैटरी | ली-पो 7.4V 5800 mAhr, रिचार्जेबल |
| 9 | पीसी संचार इंटरफ़ेस | यूएसबी 1.1, मिनी बी प्रकार के यूएसबी कनेक्टर |
| 10 | एलसीडी डिस्प्ले | 800 x 480 5 इंच की टीएफटी रंग टच स्क्रीन |
| 11 | परिचालन तापमान | ¥-10 ̊C से + 50 ̊C |
| 12 | सील / कठोरता | आईपी 65 |
| 13 | आवास सामग्री | दोहरी सामग्रीः कठोर ABS प्लास्टिक और नरम TPR |
| 14 | वजन | 1.3 किलोग्राम (2.8 पाउंड) |
| 15 | आकार | 9.6 x 5.2 x 2.5 इंच (245 x 132 x 63 मिमी) |
| 16 | अधिकतम इनपुट सिग्नल सीमा | ±20 वोल्ट |
| 17 | गतिशील सीमा | 130 डीबी (स्पेक्ट्रम से मापा गया) |
| 18 | ए/डी कनवर्टर | 24 बिट सिग्मा-डेल्टा ए/डी कनवर्टर |
| 19 | आवृत्ति सीमा | डीसी 40 kHz तक |
| 20 | इनपुट प्रतिबाधा | 1 एम ओम |

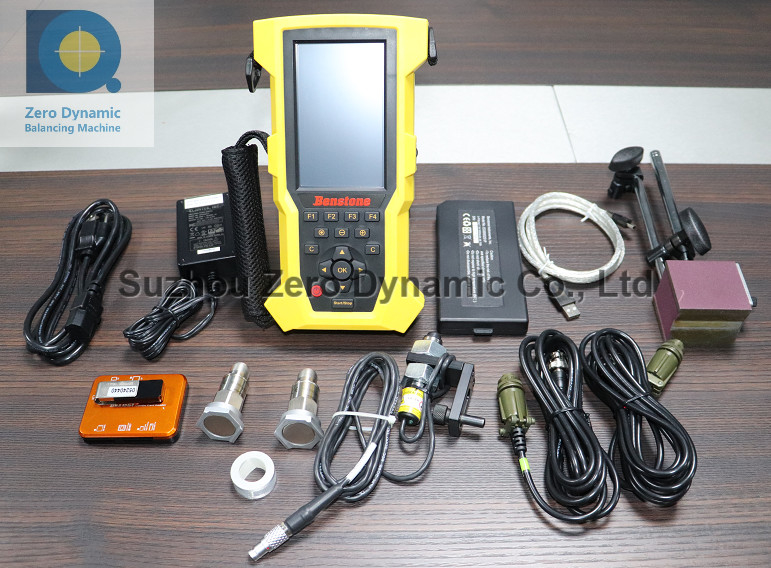

3उपकरण फोटो:
4मुख्य विशेषताएं:
2.1 FieldpaqII गतिशील संकेत विश्लेषक विशेष रूप से विभिन्न उन्नत कंपन शोर का पता लगाने और गतिशील संतुलन सुधार के लिए डिज़ाइन किया गया है। कठोर कार्य वातावरण के अनुकूल होने के लिए,FieldpaqII उच्च बनावट वाले दो रंग के अभियांत्रिकी प्लास्टिक के खोल का उपयोग करता है और इसमें IP65 धूलरोधी छिड़काव संरक्षण रेटिंग है.
2.2 FieldpaqII एक शक्तिशाली विंडोज सीई ऑपरेटिंग सिस्टम और टच स्क्रीन के साथ संयुक्त 5 इंच की बड़ी टच कंट्रोल कलर स्क्रीन से लैस है,और FieldpaqII बहुत सहज और डेटा की निगरानी और संचालन इंटरफ़ेस पर उपयोग करने के लिए आसान है.
2.3 सिग्नल अवरोधन के संदर्भ में,FieldpaqII एक उच्च प्रदर्शन 24-बिट ¥-△AD कनवर्टर का उपयोग करता है जो एक मुक्त गतिशील रेंज और 40 KHz तक अधिकतम माप आवृत्ति चौड़ाई के साथ एक माप संकेत प्रदान करता है.
2.4 डिजिटल सिग्नल प्रोसेसिंग के संदर्भ में, FieldpaqII वास्तविक समय सिग्नल विश्लेषण के लिए 80WHZ CPU और DSP TITMS320C6713B डिजिटल सिग्नल प्रोसेसिंग वेफर का उपयोग करता है.
2.5 एफएफटी स्पेक्ट्रम विश्लेषण। सामान्य स्पेक्ट्रम माप का समर्थन करने के अलावा,FieldpaqII के दो-चैनल FFT कार्यक्रम भी माप कार्यों के रूप में आवृत्ति आवेदन मोडल परीक्षण या परिचालन विचलन आकार के लिए आवश्यक कार्यों का समर्थन करता हैमशीनों के परीक्षण के लिए
विभिन्न घूर्णन गति के साथ, यह मॉड्यूल भी निरंतर स्पेक्ट्रम माप का समर्थन करता है और झरना ग्राफ या तीव्रता ग्राफ पर प्रदर्शित किया जाता है।एफएफटी मॉड्यूल भी एन्वलप स्पेक्ट्रम के परीक्षण का समर्थन करता है, जो असर क्षति संकेतों के निदान के लिए बहुत मददगार है।
2.6 गतिशील संतुलन सॉफ्टवेयर.फिल्डपैक II का गतिशील संतुलन सॉफ्टवेयर चार चैनलों के सिग्नल के एक साथ माप का समर्थन करता है और अत्याधुनिक बहु-बिंदु गतिशील संतुलन सुधार विधियों का समर्थन करता हैउदाहरण के लिए, एकल विमान गतिशील संतुलन सुधार कार्यक्रम में, माप के लिए एक से चार कंपन बिंदुओं का चयन किया जा सकता है,ताकि सभी माप बिंदुओं के कंपन मान सुनिश्चित किए जा सकें, और प्रभावी कमी एक ही समय में सुधार के बाद प्राप्त की जा सकती है।सॉफ्टवेयर भी कंपन वैल्यू और पूर्ण चरण कोण के माप का समर्थन करता है दोहरी आवृत्ति में कम घूर्णन गति, और ध्रुवीय निर्देशांक पर उन्हें प्रदर्शित करता है। ध्रुवीय निर्देशांक के अनुसार, उपयोगकर्ता पहले कंपन माप के बाद घूर्णन भाग की असंतुलन मूल्य स्थिति की भविष्यवाणी कर सकता है।इस तरह के प्रैक्टिस गलत परीक्षण भार स्थिति के कारण उच्च कंपन मूल्य के कारण होने वाली गलतता और खतरे से बचा जा सकता है, और ये ध्रुवीय निर्देशांक ऐसे उपयोगी सहायक कार्य प्रदान कर सकते हैं जब संतुलन सुधार अनुनाद आवृत्ति के पास किया जाता है।dynamci संतुलन सॉफ्टवेयर में निम्नलिखित विशेषताएं हैं:
• एकल-स्तर, दो-स्तर, तीन-स्तर और चार-स्तर गतिशील संतुलन
• तीन प्रतिभार ब्लॉक गतिशील संतुलन
• बहु-बिंदु गतिशील संतुलन
• घटकों की गणना
• ड्रिलिंग गहराई की गणना
• ISO1940 मानक के अनुसार गतिशील संतुलन स्तर को परिवर्तित करें
• असमान त्रिज्या गणना
सुज़ौ जीरो डायनामिक कं, लिमिटेड एक शीर्ष चीनी निर्माता है जो 2003 से पूर्ण स्वचालित संतुलन उपकरण और संबंधित कंपन माप में लगे हुए हैं।
पिछले 20 वर्षों में, शून्य गतिशील उपकरण के 100+ प्रकार विकसित किया है। हम मुख्य रूप से उन्नत गतिशील संतुलन उपकरण, क्षेत्र गतिशील संतुलन उपकरण के सभी प्रकार के साथ सौदा,वाइब्रोमीटर और मोटर प्रदर्शन परीक्षण मशीन. उच्च घूर्णन गति और उच्च परिशुद्धता हमारे उत्पादों की प्रमुख विशेषताएं हैं। हमने एलजी, ब्लैक एंड डेकर, निडेक जैसी कई विश्व प्रसिद्ध कंपनियों सहित चीन और विदेशों में 3000+ ग्राहकों की सेवा की है।,हुआवेई, फॉक्सकॉन, मिडिया, इकोवास, डेकिन, लेक्सी।
अब (2024) जीरो डायनेमिक के पास 10,000 वर्ग मीटर का कारखाना है और 120 से अधिक कर्मचारी हैं जिनमें 30+ इंजीनियरों की एक पेशेवर आर एंड डी टीम और 20+ डिबगिंग और बिक्री के बाद की टीम शामिल है।
