यूनिवर्सल जॉइंट बैलेंसिंग मशीन
>
|
|
| उत्पत्ति के प्लेस | सूज़ौ, जियांगसू प्रांत, चीन |
| ब्रांड नाम | Zero Dynamic |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | XHW-20000 |
उच्च परिशुद्धता 20 टन पवन टरबाइन रोटर गतिशील संतुलन मशीन
1उपकरण का वर्णन
जीरो डायनेमिक की 20 टन की पवन टरबाइन रोटर गतिशील संतुलन मशीनयह एक प्रकार की बड़ी सार्वभौमिक संयुक्त ड्राइव सार्वभौमिक संतुलन मशीन है जिसका उपयोग घूर्णन वाले वर्कपीस की असंतुलन समस्या का पता लगाने और सुधार करने के लिए किया जाता है,जो विभिन्न बड़े रोटर्स के संतुलन निरीक्षण के लिए इस्तेमाल किया जा सकता है, जैसे कि भाप टरबाइन रोटर, पवन टरबाइन रोटर और पानी टरबाइन रोटर। इसके संरचनात्मक आयाम,लोड असर रेंज और विभिन्न तकनीकी मापदंडों स्थायी चुंबक अर्ध-प्रत्यक्ष ड्राइव और 10 से दो बार खिलाया मोटर्स के रोटर्स के लिए गतिशील संतुलन आवश्यकताओं को पूराइसमें उच्च दक्षता, सटीक सटीकता, सहज प्रदर्शन और विश्वसनीय गुणवत्ता के फायदे हैं।
जीरो डायनेमिक की 20 टन की पवन टरबाइन रोटर गतिशील संतुलन मशीनΦ55-560 मिमी की पत्रिका व्यास सीमा के साथ काम के टुकड़े को पूरा कर सकता है। उपकरण पर्याप्त कठोरता और स्थिरता के साथ कास्टिंग बेस बेड और एंटीमैग्नेटिक स्टेनलेस स्टील ऊपरी समर्थन आधार को अपनाता है।आधार मजबूत हाइड्रोस्टैटिक दबाव प्रतिरोध है, और आम तौर पर उपकरण की पर्याप्त ड्राइविंग क्षमता के आधार पर 20% से अधिक ओवरलोड किया जा सकता है।कुल मिलाकर नमक स्नान की कठोरता HRC55 से अधिक हैरोलर समर्थन सतह को पीस दिया जाता है और फिर एक छोटे रेडियल रनआउट और सटीक रोलर बीयरिंग के साथ पॉलिश किया जाता है,काम के टुकड़े को अधिक सुचारू रूप से चलाने और माप संकेत के साथ कम हस्तक्षेप करने के लिए. उपकरण भी एक पूरी तरह से संलग्न विरोधी चुंबकीय ढाल से लैस है. यह 400kw / Z4 श्रृंखला डीसी गति मोटर के साथ सुसज्जित है stepless विनियमन का एहसास करने के लिए,सीमेंस 6RA80 पूर्ण डिजिटल डीसी डिबगिंग डिवाइस के साथ, कट-ऑफ नियंत्रण के साथ चार-चौथाई।
| सीरियल नंबर | आइटम का विवरण | पैरामीटर रेंज |
| 1 | उपकरण का मॉडल | XHW-20000 |
| 2 | काम करने वाले टुकड़े का द्रव्यमान (किलो) | ≤20,000 |
| 3 | वर्कपीस का अधिकतम व्यास ((मिमी) | 3000 मिमी |
| 4 | दो समर्थनों के बीच की दूरी ((मिमी) | न्यूनतम दूरी 490, अधिकतम दूरी 5000 |
| 5 | जर्नल व्यास की सीमा ((मिमी) | ф60-ф360; ф360-ф560 |
| 6 | संतुलन गति (आरपीएम) | 600~3000 स्टेपलेस + स्टेपवाइज स्पीड रेगुलेशन 800rpm@2000kg/Φ3000mm 2200rpm@10000kg/Φ1200mm |
| 7 | ड्राइव मोटर शक्ति | 500kW DC मोटर |
| 8 | सार्वभौमिक संयुक्त ड्राइव शाफ्ट टॉर्क | 2250N·m/7800N·m |
| 9 | न्यूनतम प्राप्त करने योग्य अवशिष्ट असंतुलन | ≤0.5g·mm/kg |
| 10 | असंतुलन में कमी का अनुपात URR | ≥95% |
| 11 | संतुलन ग्रेड | ≤जी1.0 |
| 12 | ऑपरेशन इंटरफेस | विंडोज सरलीकृत चीनी/अंग्रेजी |

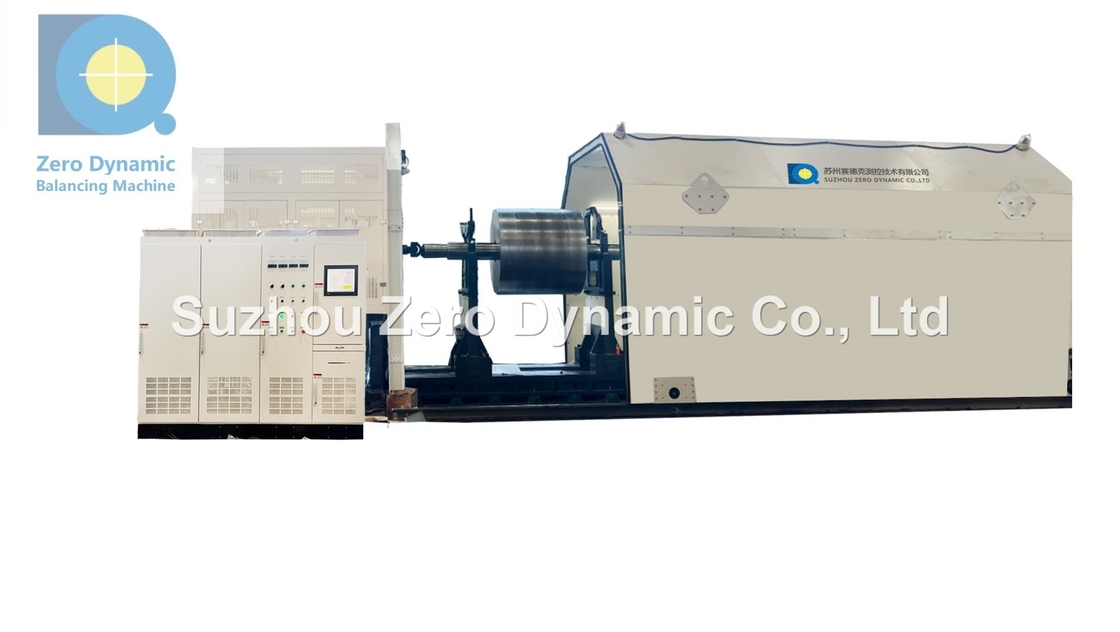

3उपकरण फोटो:
4मुख्य विशेषताएं:
4.1 कास्ट बेस बेड, एंटी-मैग्नेटिक स्टेनलेस स्टील ऊपरी पेंडुलम फ्रेम, पूरी तरह से संलग्न एंटी-मैग्नेटिक शील्ड।
4.2 क्रमशः Φ55-560 मिमी के शाफ्ट व्यास रेंज और 3000 मिमी के कार्य टुकड़ों के अधिकतम व्यास को पूरा करने में सक्षम।
4.3 सार्वभौमिक जोड़ों को परिशुद्धता से मशीनीकृत किया जाता है, समकक्ष रूप से सही किया जाता है और संतुलित किया जाता है.यह बहुत संतुलन माप के दौरान वर्कपीस पर सार्वभौमिक संयुक्त के प्रभाव को कम करता है और वर्कपीस संतुलन की सटीकता सुनिश्चित करता है.
4.4 सार्वभौमिक युग्मन पकड़ प्लेट सिंक्रनाइज़ेड घूर्णन पैमाने के साथ स्थापित है, जो असंतुलन के कोण को ढूंढना आसान है।
4.5 आधार बिस्तर के साथ आगे बढ़ सकते हैं और बिस्तर के ऊपर किसी भी स्थान पर रुक सकते हैं, ताकि उपकरण कार्यक्षेत्र की किसी भी लंबाई को प्रभावी लंबाई के भीतर संतुलित कर सके।
4.6 400kw/Z4 श्रृंखला DC गति नियंत्रण मोटर से सुसज्जित है ताकि गति नियंत्रण को प्राप्त किया जा सके।
4.7 सीमेंस 6आरए80 पूरी तरह से डिजिटल डीसी डिबगिंग डिवाइस से लैस, कट-ऑफ नियंत्रण के साथ चार-चौथाई।
4.8 सॉफ्टवेयर में दो-पक्षीय गतिशील संतुलन माप, स्पेक्ट्रम विश्लेषण और कंपन मूल्य ट्रैकिंग डिस्प्ले फ़ंक्शन है। कंपन मूल्य की इकाई "विस्थापन मूल्य μm" के बीच स्विच की जा सकती है,'कंपन गति मान mm/s' और 'त्वरण मान mm/s2'।
सुज़ौ जीरो डायनामिक कं, लिमिटेड एक शीर्ष चीनी निर्माता है जो 2003 से पूर्ण स्वचालित संतुलन उपकरण और संबंधित कंपन माप में लगे हुए हैं।
पिछले 20 वर्षों में, शून्य गतिशील उपकरण के 100+ प्रकार विकसित किया है। हम मुख्य रूप से उन्नत गतिशील संतुलन उपकरण, क्षेत्र गतिशील संतुलन उपकरण के सभी प्रकार के साथ सौदा,वाइब्रोमीटर और मोटर प्रदर्शन परीक्षण मशीन. उच्च घूर्णन गति और उच्च परिशुद्धता हमारे उत्पादों की प्रमुख विशेषताएं हैं। हमने एलजी, ब्लैक एंड डेकर, निडेक जैसी कई विश्व प्रसिद्ध कंपनियों सहित चीन और विदेशों में 3000+ ग्राहकों की सेवा की है।,हुआवेई, फॉक्सकॉन, मिडिया, इकोवास, डेकिन, लेक्सी।
अब (2024) जीरो डायनेमिक के पास 10,000 वर्ग मीटर का कारखाना है और 120 से अधिक कर्मचारी हैं जिनमें 30+ इंजीनियरों की एक पेशेवर आर एंड डी टीम और 20+ डिबगिंग और बिक्री के बाद की टीम शामिल है।
