यूनिवर्सल जॉइंट बैलेंसिंग मशीन
>
|
|
| उत्पत्ति के प्लेस | सूज़ौ, जियांगसू प्रांत, चीन |
| ब्रांड नाम | Zero Dynamic |
| प्रमाणन | ISO 9001 |
| मॉडल संख्या | XHQW-10000 |
10 टन हार्ड लेयरिंग डुअल ड्राइव सेंट्रीफ्यूगल वेंटिलेटर, डस्ट ब्लोअर इम्पेलर, लार्ज मोटर रोटर बैलेंसिंग मशीन
1उपकरण का वर्णन
शून्य गतिशील 10 टन हार्ड असर दोहरी ड्राइव केन्द्रापसारक वेंटिलेटर, धूल ब्लोअर इम्पेलर, बड़े मोटर रोटर संतुलन मशीनदो ड्राइविंग मोड हैंः सार्वभौमिक संयुक्त ड्राइव और बेल्ट ड्राइव। सार्वभौमिक संयुक्त ड्राइव अनियमित आकार के वर्कपीस के लिए उपयुक्त है,जबकि बेल्ट ड्राइव सरल आकार के साथ बेलनाकार workpieces के लिए उपयुक्त हैइस बैलेंसिंग मशीन का प्रयोग मोटर रोटर, फैन इम्पेलर, पानी पंप, सुखाने वाले सिलेंडर, रोलर्स और 500-10,000 किलोग्राम वजन के अन्य वर्कपीस के गतिशील बैलेंस निरीक्षण के लिए व्यापक रूप से किया जा सकता है।जर्नल व्यास Φ25 से Φ140/Φ140 से Φ280 तक और व्यास 3 मीटर.
शून्य गतिशीलता10 टन हार्ड लेयरिंग डुअल ड्राइव सेंट्रीफ्यूगल वेंटिलेटर, डस्ट ब्लोअर इम्पेलर, लार्ज मोटर रोटर बैलेंसिंग मशीनएक स्प्लिट बिस्तर को अपनाता है, और बिस्तर और समर्थन आधारों की स्थिति को उत्पाद के व्यास और लंबाई के अनुसार समायोजित किया जा सकता है,जो मशीन को उत्पादों की एक विस्तृत श्रृंखला के साथ संगत बनाता है. समर्थन आधार और बिस्तर कास्ट आयरन से बने होते हैं, जिनकी पर्याप्त कठोरता और स्थिरता होती है। समर्थन आधार में मजबूत विरोधी स्थैतिक दबाव प्रतिरोध होता है,और उपकरण की पर्याप्त ड्राइविंग क्षमता के आधार पर आम तौर पर 20% से अधिक अधिभारित किया जा सकता हैजीरो डायनेमिक का स्वयं विकसित डायनेमिक बैलेंसिंग सॉफ्टवेयर अधिकांश बैलेंसिंग मशीन सॉफ्टवेयर के सभी कार्यों को कवर करता है, और ऑपरेशन मेनू संरचना को अपनाता है,सभी ऑपरेशन चरणों के लिए पाठ संकेत के साथ. सॉफ्टवेयर में एक स्व-परीक्षण कार्य है, जो 500/1000/2000 की विभिन्न गति पर अधिग्रहण कार्ड पर दो-चैनल स्व-परीक्षण कर सकता है।
| सीरियल नंबर | आइटम का विवरण | पैरामीटर रेंज |
| 1 | काम करने वाले टुकड़े का द्रव्यमान (किलो) | ५००-१०,000 |
| 2 | वर्कपीस का अधिकतम व्यास ((मिमी) | 3000 |
| 3 | बेल्ट के ऊपर अधिकतम अनुमत व्यास (मिमी) | 1200 |
| 4 | दो समर्थनों के बीच की दूरी ((मिमी) | 460 (ड्राइव फ्रेम सहित 800) - 4500 |
| 5 | सार्वभौमिक संयुक्त मोटर शक्ति (किलोवाट) | 55 |
| 6 | सार्वभौमिक संयुक्त इन्वर्टर शक्ति (किलोवाट) | 65 |
| 7 | बेल्ट ड्राइव मोटर की शक्ति (किलोवाट) | 18.5 |
| 8 | बेल्ट ड्राइव इन्वर्टर की शक्ति (किलोवाट) | 22 |
| 9 | जर्नल व्यास की सीमा ((मिमी) | Φ25Φ140/Φ140Φ280 |
| 10 | संतुलन गति (आरपीएम) | सार्वभौमिक संयुक्त ड्राइव के लिए 225-1200 स्टेपलेस स्पीड रेगुलेशन बेल्ट ड्राइव के लिए 2252500 (जब ड्राइव व्यास 100 मिमी है) |
| 11 | ड्राइव मोटर शक्ति | 500kW DC मोटर |
| 12 | सार्वभौमिक संयुक्त ड्राइव शाफ्ट टॉर्क | 700/2250, एक सेट प्रत्येक |
| 13 | न्यूनतम प्राप्त करने योग्य अवशिष्ट असंतुलन ((g·mm/kg) | ≤0.5 बेल्ट ड्राइव ≤ 1 सार्वभौमिक संयुक्त ड्राइव |
| 14 | असंतुलन में कमी का अनुपात URR | ≥95% |
| 15 | संतुलन ग्रेड | ≤जी1.0 |
| 16 | उपकरण का आयाम (मिमी) | 6000×930×1600 |

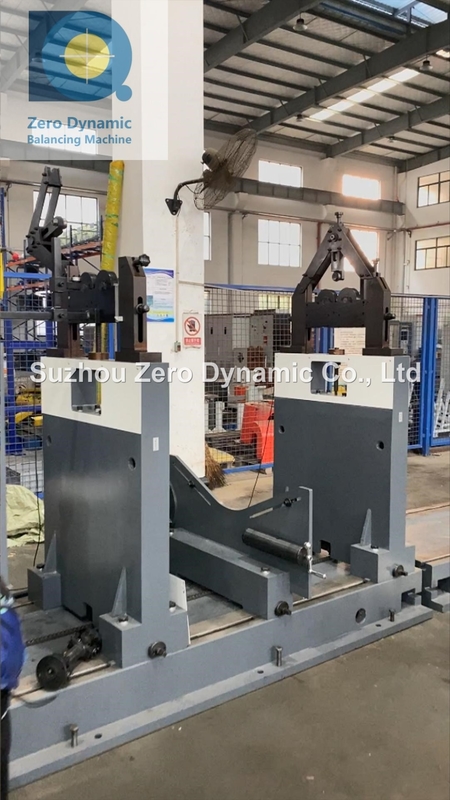

3उपकरण फोटो:
4मुख्य विशेषताएं:
4.1 स्प्लिट बेड डिजाइन, उत्पाद व्यास और लंबाई की एक व्यापक श्रृंखला के साथ संगत।
4.2 55kw यूनिवर्सल संयुक्त ड्राइव मोटर और 18.5kw बेल्ट ड्राइव मोटर, उच्च शक्ति मोटर पर्याप्त शक्ति प्रदान करता है ताकि उपकरण अधिक वजन के रोटर को आवश्यक संतुलन गति तक खींच सके.
4.3 उपकरण की विश्वसनीय गुणवत्ता. उपकरण में आवृत्ति रूपांतरण गति नियंत्रण प्रणाली का उपयोग किया जाता है, मोटर को नरम प्रारंभ और नरम रोक का उपकरण पर कम प्रभाव पड़ता है,उपकरण के सेवा जीवन का विस्तार करना.
4.4 गियरबॉक्स सीट भाग उपकरण बिस्तर के पूरे कास्टिंग फ्रेम को उच्च स्थिरता और विश्वसनीयता के साथ अपनाता है,और मैकेनिकल गियरबॉक्स को आगे और पीछे 20 मिमी तक स्थानांतरित किया जा सकता है ताकि वर्कपीस और सार्वभौमिक जोड़ों के डॉकिंग और पृथक्करण की सुविधा हो सके.
4.5 सार्वभौमिक जोड़ों को परिशुद्धता से मशीनीकृत किया जाता है, समकक्ष रूप से सही किया जाता है और संतुलित किया जाता है। इससे संतुलन के समय सार्वभौमिक जोड़ों का कार्य टुकड़े के संतुलन पर प्रभाव बहुत कम हो जाता है,कार्य टुकड़ा संतुलन की सटीकता सुनिश्चित करने के लिए.
4.6 सॉफ्टवेयर में अनुमेय असंतुलन मूल्य की गणना के कार्य से लैस है। ऑपरेटर को केवल वर्कपीस के अनुमेय संतुलन ग्रेड, वर्कपीस के वजन,काम करने की गति, और त्रिज्या, और फिर काम के टुकड़े के अनुमेय असंतुलन मूल्य प्राप्त करने के लिए गणना पर क्लिक करें।
4.7 समर्थन आधारों पर रोलर्स असर स्टील से बने होते हैं, और पूरे नमक स्नान को बुझाने की कठोरता HRC55 या उससे अधिक तक पहुंचती है;रोलर्स की समर्थन सतह को पीसा जाता है और फिर चमकता है, और रेडियल रनआउट छोटा है और फिर सटीक रोलर बीयरिंगों से मेल खाता है, जिससे वर्कपीस अधिक सुचारू रूप से चलता है और माप संकेत के साथ कम हस्तक्षेप होता है।
4.8 संतुलन सॉफ़्टवेयर में विस्तार कार्य की बहुतायत है, जिनमें शामिल हैंः कोण ट्रैकिंग कार्य के साथ सॉफ़्टवेयर, स्वचालित स्थिति कार्य के साथ सॉफ़्टवेयर, ड्राइव शाफ्ट बहु-अक्ष सॉफ्टवेयर।
सुज़ौ जीरो डायनामिक कं, लिमिटेड एक शीर्ष चीनी निर्माता है जो 2003 से पूर्ण स्वचालित संतुलन उपकरण और संबंधित कंपन माप में लगे हुए हैं।
पिछले 20 वर्षों में, शून्य गतिशील उपकरण के 100+ प्रकार विकसित किया है। हम मुख्य रूप से उन्नत गतिशील संतुलन उपकरण, क्षेत्र गतिशील संतुलन उपकरण के सभी प्रकार के साथ सौदा,वाइब्रोमीटर और मोटर प्रदर्शन परीक्षण मशीन. उच्च घूर्णन गति और उच्च परिशुद्धता हमारे उत्पादों की प्रमुख विशेषताएं हैं। हमने एलजी, ब्लैक एंड डेकर, निडेक जैसी कई विश्व प्रसिद्ध कंपनियों सहित चीन और विदेशों में 3000+ ग्राहकों की सेवा की है।,हुआवेई, फॉक्सकॉन, मिडिया, इकोवास, डेकिन, लेक्सी।
अब (2024) जीरो डायनेमिक के पास 10,000 वर्ग मीटर का कारखाना है और 120 से अधिक कर्मचारी हैं जिनमें 30+ इंजीनियरों की एक पेशेवर आर एंड डी टीम और 20+ डिबगिंग और बिक्री के बाद की टीम शामिल है।
